RMP65R650SN 是一款高性能的超結(Super Junction, SJ) MOSFET功率器件，

主要應用於高效率開關電源係統。如PD快充，其核心特性與優勢如下：

‌超結技術優勢‌
采用多層外延工藝，顯著降低導通電阻（RDS(on)）和寄生電容。相比傳統MOSFET，其開關速度更快、導通損耗更低，有效提升係統能效並優化EMI性能

可靠性與兼容性‌
產品100%通過雪崩能量（UIS）測試，具備高抗衝擊能力；采用工業級工作溫度範圍（-55°C至+150°C），適配嚴苛環境
。

從而在開關過程中實現更低的傳導損耗和開關損耗，提升係統整體效率。

關鍵電氣參數‌：

高耐壓‌：額定電壓為650V，適用於AC/DC功率轉換的輸入級或PFC（功率因數校正）電路。
低導通電阻‌：具體RDS(on)650mΩ)，有效減少導通態損耗。
優化的開關性能‌：較低的米勒電容(Cgd)有助於減輕柵極驅動在米勒平台期間的下拉或過衝現象，使開關過程更穩定可靠。

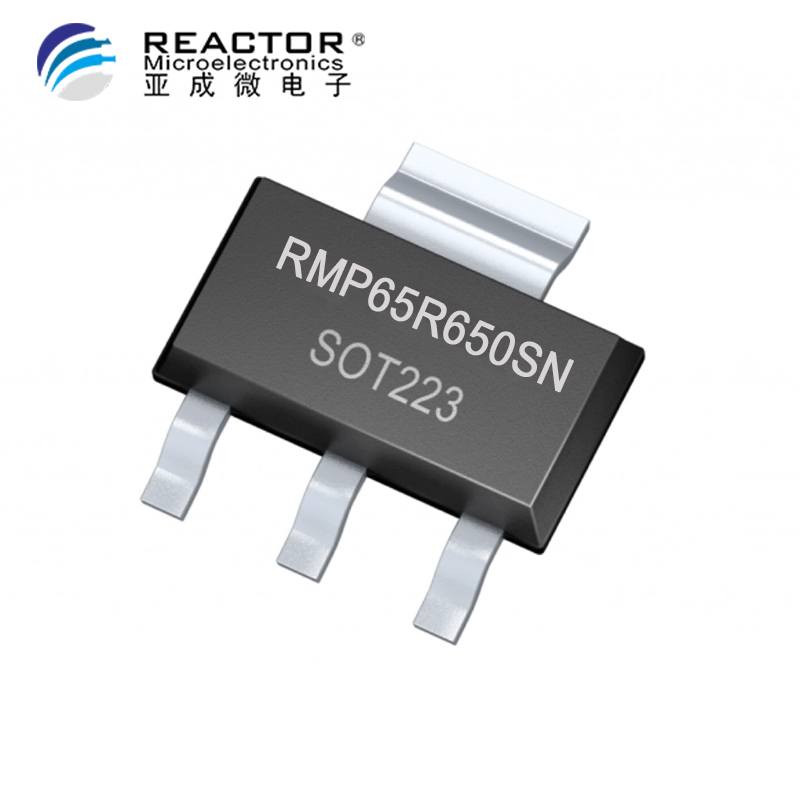

封裝與物理規格‌：該型號後綴“SN”通常指示其SOT-223封裝形式（具體封裝需參考官方文檔，通過選型圖片了解其具體外觀與引腳排列。

典型應用領域‌：專為要求高效率和高可靠性的開關電源設計優化，常見於：

AC/DC 電源適配器與開關電源(SMPS)。

可靠性與魯棒性‌：超結技術使其能夠在雪崩和換向模式下承受高能脈衝，具備更強的耐用性。柵極設計建議結合適當驅動電流和可能的GS端小電容優化，以進一步確保開關過程的穩定性和效率。

市場定位

作為亞成微超結MOSFET係列的主力型號，其TO-223封裝兼顧成本與性能平衡，具備顯著價格優勢。

總結：該器件通過優化的導通/開關特性，成為中高功率電源設計中提升能效的關鍵元件，且已在消費電子與工業領域完成量產驗
